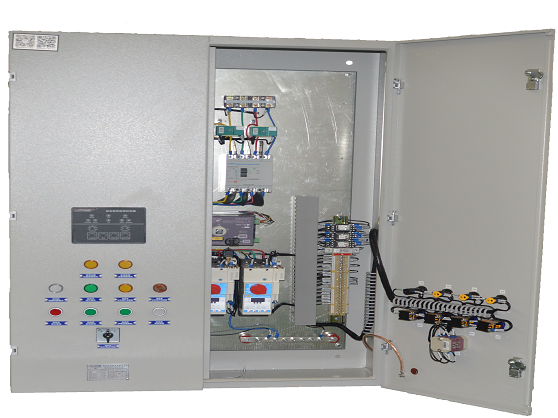

概述:XM系列配電箱廣泛用千賓館、公寓、高層建筑、港口、車站、機場、倉庫、醫院和廠礦企業等單位的建筑照明和小型動力控制電路中,適用千交流SOHz、交流單相240V、三相450V及以下,電流250A及以下的戶內照明和動力配電線路中,作為線路過載保護、短路保護以及線路切換用,該型設備適合干民用或適合于非專業人員可以進入的場地適用。
下載資料主要特點:
? 本產品采用1-1.5鋼板彎制、焊接而成,安裝方式分為掛墻明裝及嵌墻暗裝兩種;
? 箱體設計將帶電部位安全遮閉,開關手柄需出箱蓋,可以在箱體外進行操作,打開箱蓋可以進行檢修, 箱蓋上還另加裝小門;
? 配電箱內配有與輸出回路對應的中性線端子(或銅排)及接地保護線端子(或銅排);
? 箱體進出線孔為敲落孔,分布在箱體上下端,也可按用戶要求開腰形長孔,用蓋板封住;
? 掛墻明裝式與嵌墻暗裝式箱體尺寸基本一致,差別在干暗裝箱面板比明裝箱面板尺寸稍大;
? 計量電度表裝在單獨的空間,計量室門上開有觀察窗及加裝鉛封裝置,進線開關置于左邊
? 小室,出線開關置干右下小室,進出線方便;
? 照明配電箱是微型開關與電源暗插座的組合,主要以86x86毫米為單位的電氣元件進行組裝,可任意組合排列,拆裝方便,互換性強,便于選用。

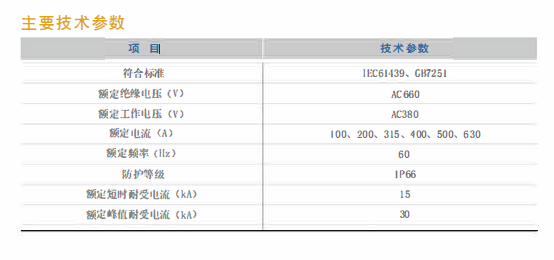

主要參數:
